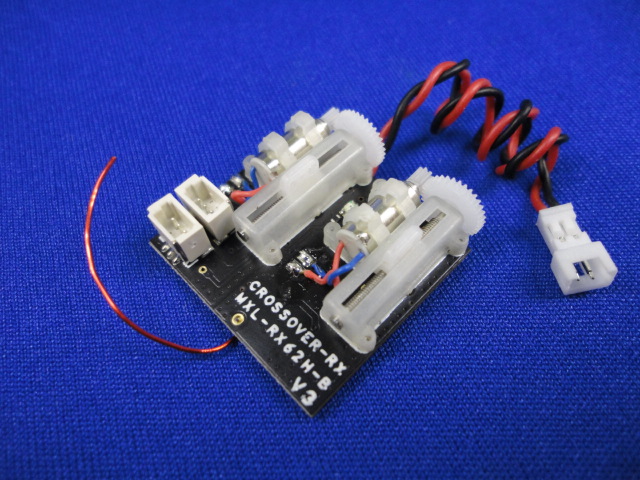

NB 4ch受信機 MXL-RX62H-S V3.0 S-FHSS互換 JST-SH コネクター
２サーボ内蔵、ブラシモーターESC付きです。
【仕 様】
・チャンネル数：４ｃｈ
・寸 法：２４．０ x ２４．５ x ７．５mm
・重 量：３．７ｇ（電源用コネクター込み）
・動作電圧：３．３～５．０Ｖ
・ブラシモーターESC：最大５A
・信号方式：フタバ S-FHSS 互換
・サーボ接続端子：JST-SH コネクター(1.0mm）
・電源コネクタ：MOLEX-PICO 2Pコネクター（1.25mmピッチ)
・用 途：インドア用、パークフライ用（野球の内野の範囲ぐらいで使用）
・電波受信距離：条件が良い状態で４０～５０ｍ程度です。
*ESCの設定変更等はできません。（メーカーへ確認中）
スロットルChはリバースにしてください。
*サーボコネクターは、フタバのマイクロコネクター(MOLEX-PICO 3P) と
互換性はありませんので、接続できません。
*受信機に説明書は付属しませんので、本商品説明、画像をご参照ください。
【バインド方法】
バインドプラグや、送信機のスイッチ等を使用しない、オートバインドです。
１．受信機の電源を入れます。
２．送信機の電源を入れます。
３．送信機のアンテナを受信機へ近づけます。
４．未バインド時、または電波を受信していない時は、赤のLEDが点滅しています。
５．バインドすると赤のLEDが点灯に変わります。
【チャンネル設定について】
PORT1 -> スロットル
PORT2 -> エルロン（SHコネクタ接続）
PORT3 -> エレベータ（搭載サーボ）
PORT4 -> ラダー（搭載サーボ）
M.BUS -> 予備１（JST-SHコネクター接続）
*ただし、予備１（サーボ接続）チャンネルで使用する為には
USBアダプターで設定変更が必要です。
上記のPORTは送信機のＣＨの意味していますので
送信機のファンクションメニューで変更してください。
【 ご注意 】
・受信可能距離は、送信機のアンテナの向きや、受信アンテナの設置状態により、
大きく変化致します、飛行前に、必ず、地上で、距離テストを行ってください。
