リポ６セルまで、計測可能な機体搭載型 アラーム付き セルメーターです。
軽量コンパクトですので、ヘリやアクロ機の機体側面に取り付けて、使用できます。
ホバリングしながらでも、リポの現在電圧が確認できて、大変で便利です。
また、低電圧を警告する、アラーム、ＬＥＤが付属しています。
その警告電圧も設定できますので、アンプのオートカット前に、電圧低下を知り
安全に着陸させる事ができます。
アラームは、４．２２V以上の高電圧でも、鳴り、異常電圧の警告になります。
セルの最大電圧差を表示しますので、バランス状態も簡単に分かります。
【仕 様】
リポ対応セル数：２〜６セル
表示電圧解像度：０．００１V
電圧精度：０．００５V
各セル表示電圧範囲：１．５０〜４．９９V
全体表示電圧範囲：３．００〜２９．９４V
各セルアラーム設定電圧範囲：３．０〜４．０V
高電圧警告電圧：４．２２V
消費電流：８ｍＡ
本体サイズ：７２ｘ２３．５ｘ１１．５ｍｍ （実測）
本体重量：１４ｇ （実測）
・英文説明書付属
（説明書と現物の仕様が違う場合、現物を優先します。)
【画面表示】
液晶の両脇に、計測項目があり、計測中項目を黒三角で指示します。
該当電圧を、繰り返し順番に表示します。
計測項目
Ｔ：全体電圧
Ｄ：セルの最大電圧差
１Ｓ〜６Ｓ：各セルの電圧
【警告電圧設定方法】
１．リポを接続します。電圧が表示されます。
２．低電圧警告電圧が設定されてないと、ビープ音が鳴り、ＬＥＤが点滅します。
（初期状態はこの状態です。）
３．右下のSELECT ボタンを押し、低電圧警告電圧を設定します。
４．１回押すと、電圧が０．０５Ｖ単位で、３．０〜４．０Vの範囲で、変化します。
３秒以上、長押しすると、通常表示に戻ります。
５．リポを外して、終了です。
【延長ケーブル】
ＪＳＴ−ＸＨタイプのリポで、延長ケーブルを使用する場合は
とりあえず、以下のアダプターの組み合わせで延長が可能です。
・２〜６セル：HP-EOSLBA-26CBL と HP-EOSLBA-26XH-B
【Hyperion リポでの使用、及び、延長ケーブル】
バランス端子は、ＪＳＴ−ＸＨタイプの配線を想定しています。
その為、Hyperion のリポの２〜３セルには、そのまま、使用できません。
（４〜６セルには、そのまま、使用可能）
別途、以下のアダプターが必要です。
また、延長ケーブルとしても使用できます。
・２セル：HP-EOSLBA-02HPXH
・３セル：HP-EOSLBA-03HPXH
・４セル：HP-EOSLBA-04HPXH
・５セル：HP-EOSLBA-05HPXH
・６セル：HP-EOSLBA-06HPXH

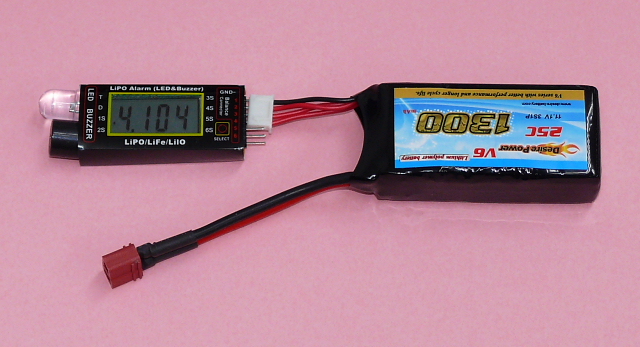

以下は、接続例です。（リポは付属しません）
